Ouvrir un mur porteur engage la responsabilité décennale du poseur et fait basculer un projet de rénovation dans le domaine de la sécurité structurelle. Les chiffres consolidés par l’Observatoire AQC montrent que 54,7 % des désordres recensés sur les points singuliers de structure proviennent d’erreurs de conception ou de mise en œuvre. L’installation d’une poutre métallique IPN constitue l’un des scénarios les plus exposés, cristallisant trois défaillances majeures qui concentrent l’essentiel de la sinistralité : dimensionnement insuffisant, appuis mal calculés et absence d’étude préalable.
Un mur porteur ne sépare pas seulement deux pièces. Il assure le cheminement vertical des charges depuis les planchers supérieurs jusqu’aux fondations. Chaque mètre carré de plancher transmet son poids (mobilier, occupants, structure) vers la maçonnerie porteuse qui le soutient. Cette descente de charges fonctionne comme une colonne continue : interrompre la maçonnerie sans relais structurel calculé équivaut à retirer un pilier d’un pont en circulation.
Lorsqu’un maître d’ouvrage souhaite créer une ouverture de 2 mètres dans un mur porteur supportant deux étages, la charge interrompue doit être redistribuée latéralement. La modélisation préalable permet de calculer la section métallique nécessaire, de vérifier la portance des appuis et de valider la flèche admissible — trois paramètres qui déterminent la pérennité de l’ouvrage.
Vos 3 priorités avant de poser un IPN
- Exiger une note de calcul signée par un ingénieur structure avant tout engagement — les assureurs décennale refusent systématiquement d’indemniser les sinistres sans ce document.
- Vérifier la capacité portante des appuis et imposer des platines de répartition dimensionnées — les appuis insuffisants constituent la cause majeure de désordres selon les bureaux de contrôle.
- Contrôler visuellement l’étaiement provisoire avant la découpe du mur — une défaillance à cette étape provoque un effondrement immédiat.
Quand une poutre métallique devient le seul rempart contre l’effondrement
Un mur porteur assure le cheminement vertical des charges depuis les planchers supérieurs jusqu’aux fondations. Chaque mètre carré de plancher transmet son poids vers la maçonnerie porteuse qui le soutient. Interrompre la maçonnerie sans relais structurel calculé équivaut à retirer un pilier d’un pont en circulation.
Concrètement, lorsqu’un maître d’ouvrage souhaite créer une ouverture de 2 mètres dans un mur porteur supportant deux étages, la charge interrompue doit être redistribuée latéralement. C’est précisément ce rôle que remplit la pose ipn dimensionnée selon les charges réelles et posée sur des appuis vérifiés. La modélisation permet de calculer la section métallique nécessaire, de vérifier la portance des appuis et de valider la flèche admissible — trois paramètres qui déterminent la pérennité de l’ouvrage.
Les retours d’expérience des bureaux de contrôle convergent : la majorité des sinistres structurels auraient pu être évités par une modélisation préalable des charges et une vérification des appuis. Les assureurs décennale exigent systématiquement une note de calcul pour engager leur responsabilité. Il s’agit d’éviter un effondrement partiel, une fissuration évolutive ou un affaissement progressif des planchers — pathologies dont le coût de reprise dépasse toujours le prix initial de l’étude.
Trois défaillances qui concentrent l’essentiel des sinistres déclarés
Sur le terrain, les données consolidées des bureaux de contrôle et des assureurs construction identifient trois défaillances majeures qui concentrent l’essentiel de la sinistralité : le sous-dimensionnement de la poutre, les appuis insuffisants et l’absence d’étude préalable. Chacune de ces erreurs provoque des conséquences différentes mais partage une origine commune : le choix de contourner le calcul réglementaire.
Dimensionner la poutre au jugé : la fausse économie fatale
Choisir un profilé IPN 120 plutôt qu’un IPN 160 ne relève pas d’une préférence esthétique. La section métallique découle d’un calcul Eurocode 3 qui croise la portée libre, les charges permanentes, les charges d’exploitation et les surcharges climatiques. Un IPN sous-dimensionné fléchit au-delà de la limite réglementaire, provoquant d’abord des fissures en escalier dans les cloisons adjacentes, puis un affaissement progressif du plafond.
L’erreur la plus courante reste l’utilisation d’abaques génériques trouvés sur internet, qui ne tiennent jamais compte de la configuration réelle du bâtiment. Une maison des années 1930 avec plancher hourdis et dalle béton présente une charge permanente au mètre carré de 350 kg/m², contre 150 kg/m² pour un plancher bois. Appliquer un dimensionnement standard conduit mécaniquement à un sous-dimensionnement de 40 à 50 %.
Négliger la portance des appuis : le maillon invisible qui cède
Les appuis insuffisants constituent une cause majeure de désordres selon les bureaux de contrôle. Une poutre IPN transmet des réactions d’appui concentrées (plusieurs tonnes) sur une surface réduite. Si la maçonnerie existante ne possède pas la résistance en compression nécessaire, le phénomène de poinçonnement se produit : la poutre enfonce progressivement le support, créant un basculement qui désolidarise l’assemblage.
Une platine métallique de répartition permet de diffuser la charge concentrée sur une surface élargie. Son dimensionnement dépend de la résistance en compression de la maçonnerie réceptrice et de la réaction d’appui calculée. Sur un mur en moellons hourdés au mortier de chaux, la platine doit parfois atteindre 30 × 30 cm pour ramener la contrainte sous le seuil admissible du matériau.
Poser sans note de calcul : le pari que refusent les assureurs
Les assureurs décennale exigent généralement une note de calcul pour les ouvrages structurels. Cette obligation trouve son fondement juridique dans l’article 1792 du Code civil : tout constructeur est responsable de plein droit des dommages compromettant la solidité de l’ouvrage, sans que la faute soit à prouver. En l’absence de note signée par un ingéniaire, l’assureur peut opposer un refus d’indemnisation.
Le coût d’une reprise structurelle après sinistre dépasse systématiquement 15000 € (démontage de l’IPN défaillant, reprise en sous-œuvre, confortement des appuis, réfection des finitions). Comparé au tarif d’une étude préalable (800 à 1 500 € selon la complexité), l’économie apparente se transforme en perte financière multipliée par dix.
Cas concret Paris 18ᵉ : HEA 120 à 18 % de taux de travail
Un maître d’ouvrage souhaitait créer une ouverture de 2,80 mètres dans un mur porteur en pierre de taille supportant deux niveaux. L’étude comparative a modélisé trois solutions : IPN 160, HEA 120 en acier S275 et poutre bois lamellé-collé en Douglas C24. Les résultats chiffrés ont montré que le profil HEA 120 présentait le taux de travail le plus favorable (18 % de la contrainte maximale admissible) avec une flèche calculée de 2 mm pour une limite réglementaire de 9 mm.
| Profil métallique | Portée max (m) | Flèche L/500 (mm) | Taux de travail (%) | Encombrement hauteur (mm) |
|---|---|---|---|---|
| IPN 120 | 2,50 | 5,0 | 85 | 120 |
| IPN 160 | 3,20 | 6,4 | 62 | 160 |
| HEA 120 | 2,80 | 2,0 | 18 | 114 |
Ces valeurs correspondent à une configuration type avec plancher béton et charges d’exploitation de 150 kg/m². Chaque projet nécessite un calcul spécifique selon la descente de charges réelle.
Attention : Un sous-dimensionnement de poutre IPN provoque un effondrement partiel ou total de la structure, une fissuration évolutive des maçonneries adjacentes et un affaissement progressif des planchers. L’absence de note de calcul entraîne systématiquement un refus de prise en charge par l’assurance décennale, laissant le maître d’ouvrage supporter l’intégralité des coûts de reprise (généralement supérieurs à 15 000 €).
Limites de ce guide
- Ce guide ne remplace pas une étude de structure signée par un ingénieur
- Seul un bureau d’études certifié peut dimensionner la poutre et vérifier les appuis
- La responsabilité décennale du poseur exige une note de calcul conforme Eurocode 3
Les phases chantier où le désordre prend racine

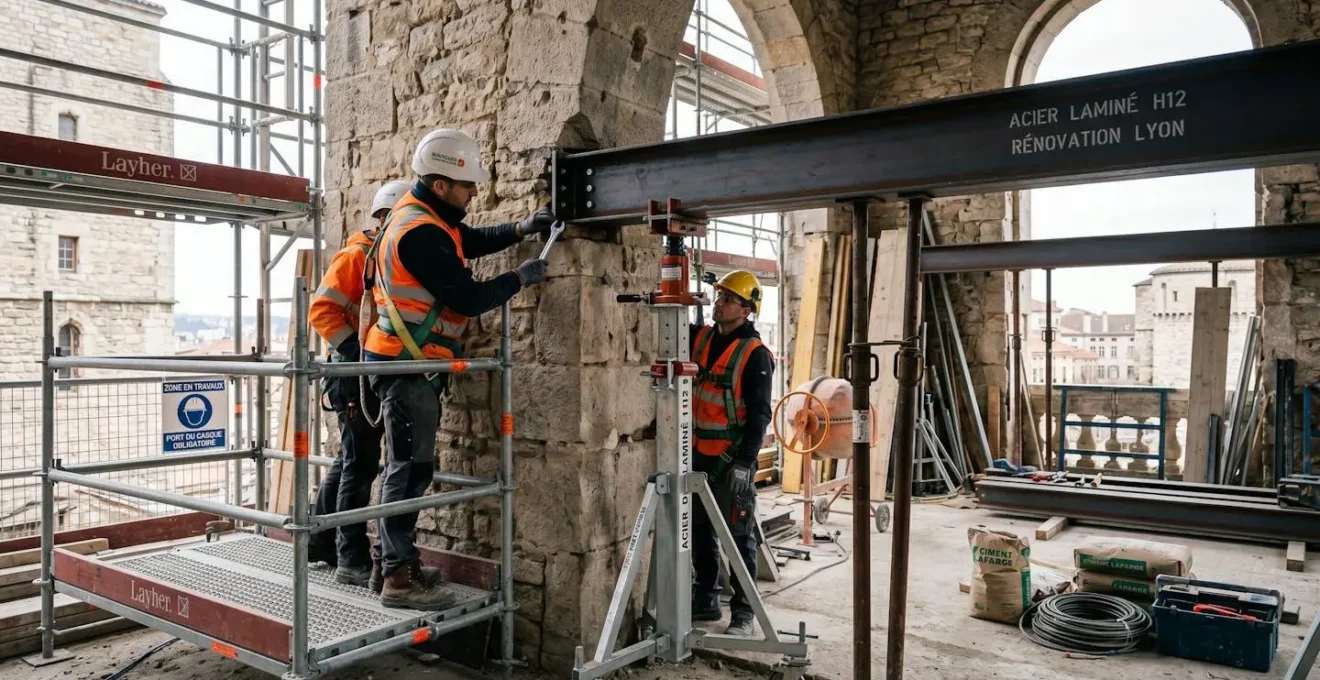

L’exécution sur chantier détermine la réussite finale de l’opération. Chaque phase (étaiement provisoire, découpe du mur, pose de la poutre, scellement des appuis, retrait des étais) comporte un point critique où une erreur de mise en œuvre transforme un calcul correct en sinistre avéré.

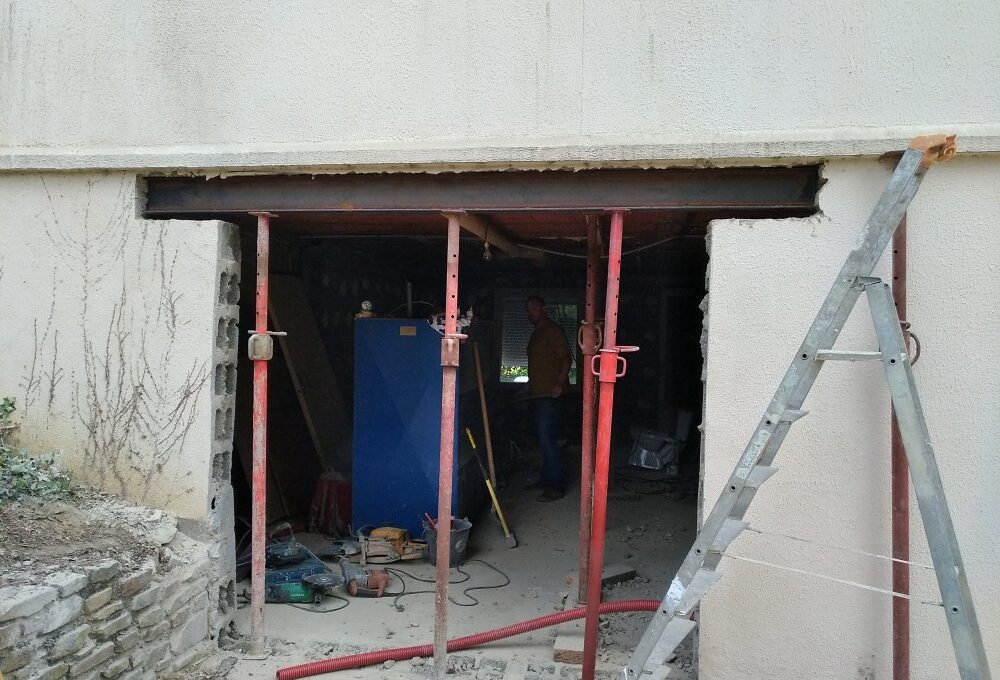

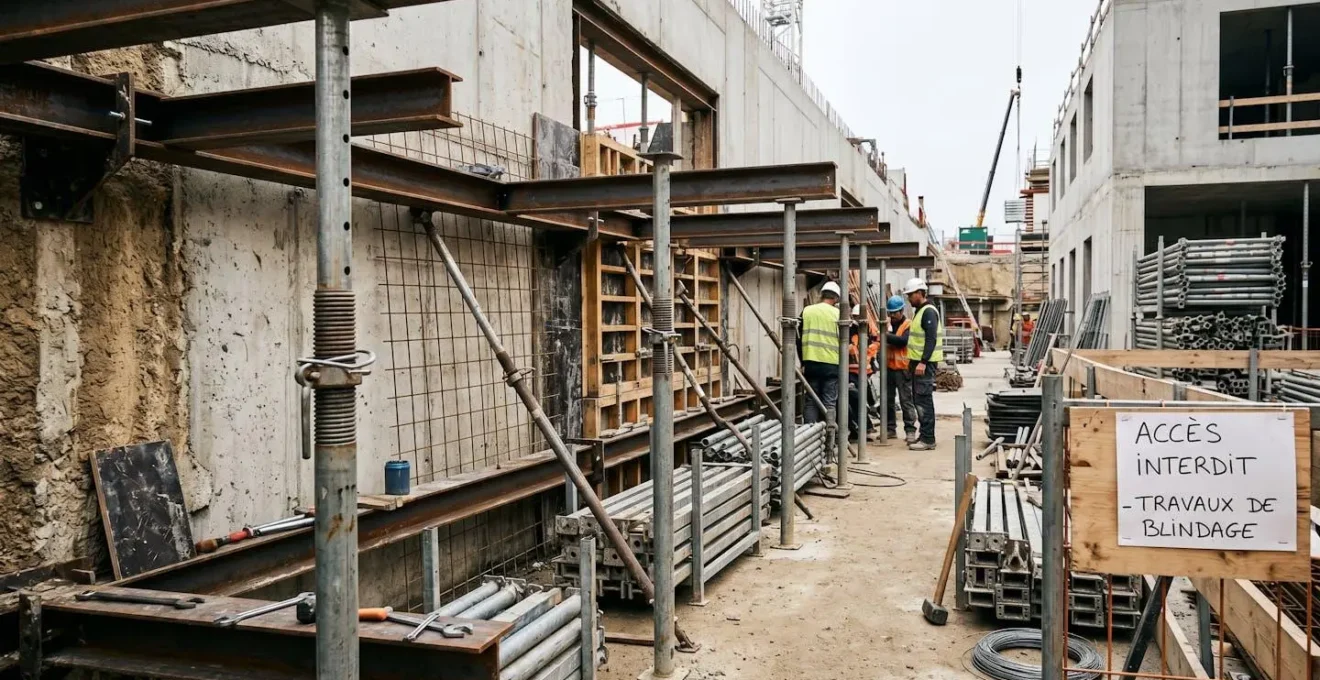

L’étaiement provisoire constitue la première étape déterminante. Avant toute découpe, il faut reprendre temporairement les charges que supportait initialement le mur. Cette reprise s’effectue généralement par des poutres métalliques horizontales posées sur vérins réglables. Le signal d’alerte : si les étais fléchissent visiblement ou si un affaissement du plafond apparaît dès leur mise en charge, le système provisoire est sous-dimensionné. Il est alors impératif d’arrêter le chantier avant la découpe.
La phase de scellement des appuis concentre ensuite les erreurs de finition. Une platine de répartition mal positionnée ou insuffisamment scellée crée une instabilité différée. Sur le terrain, le test manuel reste efficace : une fois le mortier pris mais avant le retrait des étais, la platine ne doit présenter aucun jeu au toucher. Si elle bouge sous une pression manuelle, le scellement est insuffisant et nécessite une reprise immédiate.
Les chiffres des assureurs indiquent que les projets intégrant un contrôle technique dès la phase chantier réduisent de 60 % le taux de sinistres déclarés dans les deux ans suivant la réception.
-
Vérifier que les étais provisoires ne fléchissent pas sous charge avant toute découpe du mur
-
Contrôler la longueur d’appui effective de la poutre (minimum 20 cm de chaque côté selon les règles de l’art)
-
S’assurer que les platines de répartition couvrent toute la largeur du mur porteur sans décalage latéral
-
Tester manuellement l’absence de jeu des platines une fois le scellement pris mais avant retrait des étais
-
Photographier chaque étape (étaiement, appuis, scellement) pour constituer un dossier de preuve en cas de litige ultérieur
Questions fréquentes sur les erreurs de pose d’IPN
Que faire si mon artisan refuse de fournir une note de calcul ?
Exiger la note de calcul signée par un ingénieur structure avant tout engagement contractuel. Si l’artisan refuse ou propose de « faire sans », cette posture vous expose directement : en cas de sinistre, l’assurance décennale opposera un refus d’indemnisation en démontrant l’absence de dimensionnement réglementaire. La solution consiste à commander l’étude structure en direct auprès d’un bureau indépendant, puis à transmettre la note de calcul et le plan de pose à l’entreprise chargée de l’exécution.
Combien coûte réellement une étude de structure pour IPN ?
Les tarifs constatés sur le marché français en 2025 se situent entre 800 € et 1 500 € HT pour une étude standard d’ouverture de mur porteur avec pose d’IPN. Ce montant inclut la descente de charges, le dimensionnement du profil métallique selon les spécifications techniques de l’EN 1993-1-1 référencées par l’ICAB, la vérification des appuis et la production de la note de calcul signée. Les projets complexes peuvent atteindre 2 000 à 2 500 € HT. L’étude représente environ 15 à 20 % du budget global, ce qui reste marginal face au risque de reprise totale en cas d’erreur.

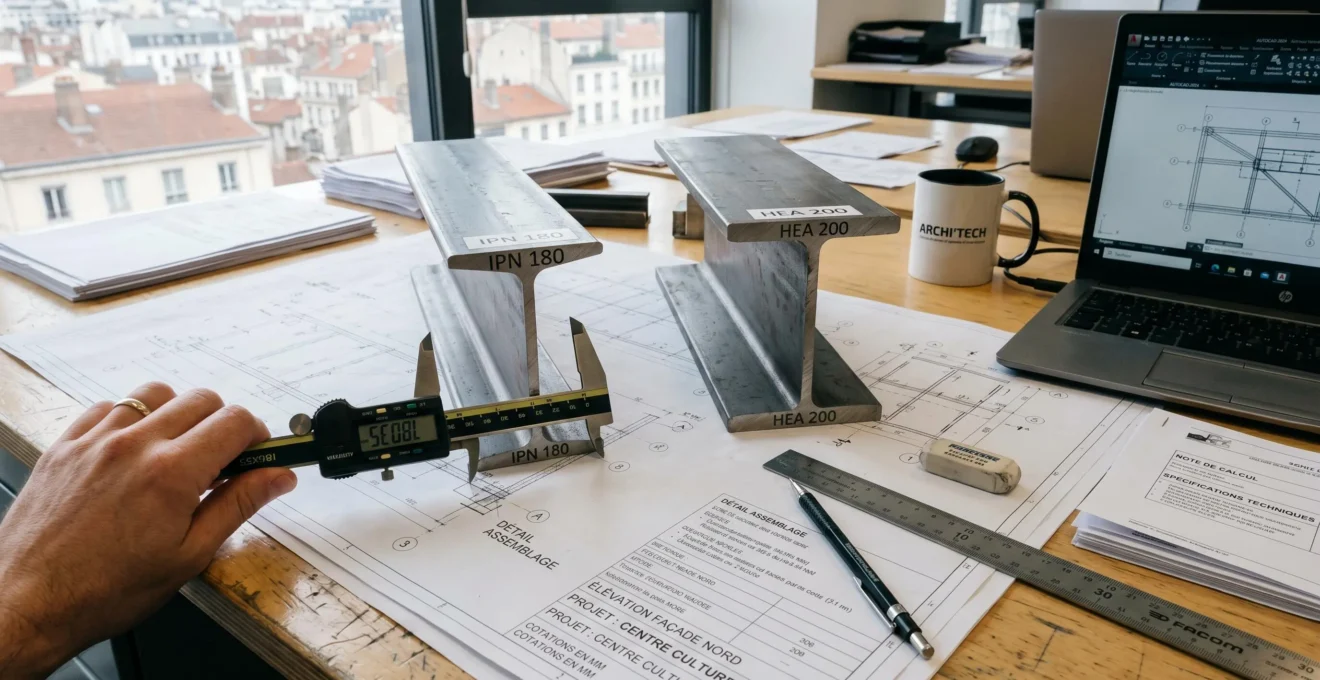

IPN, IPE ou HEB : comment choisir le bon profil ?
Le choix ne relève pas d’une préférence mais d’un calcul comparatif. Les profils IPN (à ailes inclinées) conviennent aux portées courtes (< 2,5 m) avec charges modérées. Les IPE (profils européens à ailes parallèles) offrent un meilleur rapport résistance/poids pour les portées moyennes (2,5 à 4 m). Les HEA et HEB sont privilégiés pour les charges importantes ou les portées longues (> 4 m). C’est le bureau d’études qui compare plusieurs profils en calculant pour chacun le taux de travail et la flèche : le profil optimal respecte simultanément les trois critères (résistance en flexion, effort tranchant, flèche) avec le meilleur compromis encombrement/coût.
